Thiết bị chuyển đổi bộ giáp

● Tóm tắt

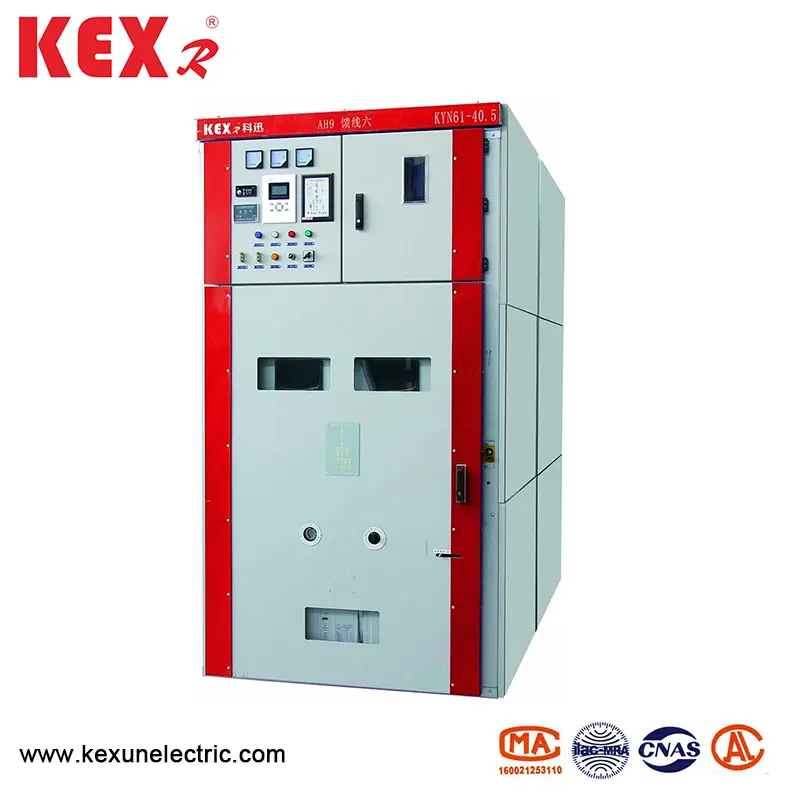

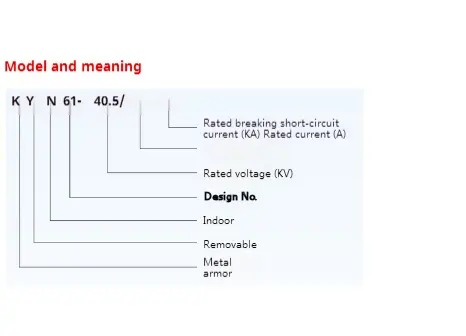

Kyn61-40.5 Thiết bị chuyển đổi bộ giáp (sau đây gọi là thiết bị) là một thiết bị phân phối trong nhà hoàn chỉnh với AC 50Hz ba pha và điện áp định mức là 40,5kV. Là một nhà máy điện, các doanh nghiệp trạm biến áp và công nghiệp và khai thác để nhận và phân phối năng lượng điện, nó có thể kiểm soát, bảo vệ và phát hiện các mạch, và cũng có thể được sử dụng ở những nơi có hoạt động thường xuyên. Thiết bị chuyển đổi này phù hợp với GB/T11022-1999, GB3906-2006 và DL404-1997.

● Các thông số kỹ thuật cho từng thành phần của KYN61-40.5 Loại thiết bị chuyển đổi bộ áo giáp

◆ Thiết bị đóng cắt chân không

◆ Bộ ngắt mạch chân không

◆ Máy móc vận hành lò xo

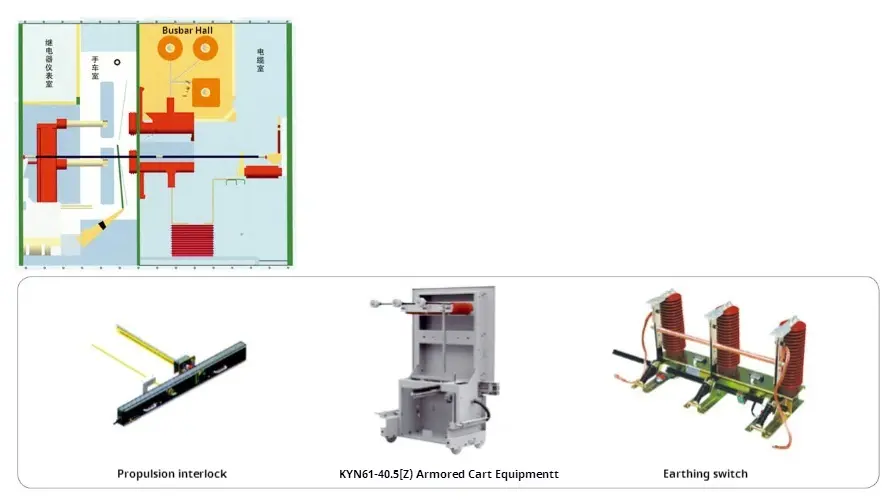

● Đặc điểm cấu trúc của thiết bị chuyển đổi bộ giáp KYN61-40.5

Thiết bị chuyển đổi được thiết kế theo tiêu chuẩn của thiết bị bọc kim loại bọc thép trong GB3906-1991 và IEC298. Toàn bộ thiết bị bao gồm hai phần: thiết bị và phần có thể rút được (handcart). Cấu trúc thiết bị được lắp ráp và kết hợp với bu lông. Nội thất của thiết bị chuyển đổi được chia thành phòng ngắt mạch, phòng xe buýt chính, phòng cáp và phòng dụng cụ chuyển tiếp theo phân vùng kim loại. Mức bảo vệ của vỏ đạt IP3X và mức độ bảo vệ giữa các ngăn là IP2X và tất cả các thành viên cấu trúc kim loại đều có căn cứ đáng tin cậy. Mỗi ngăn của hệ thống vòng chính có kênh giải phóng áp suất cho ống xả độc lập.

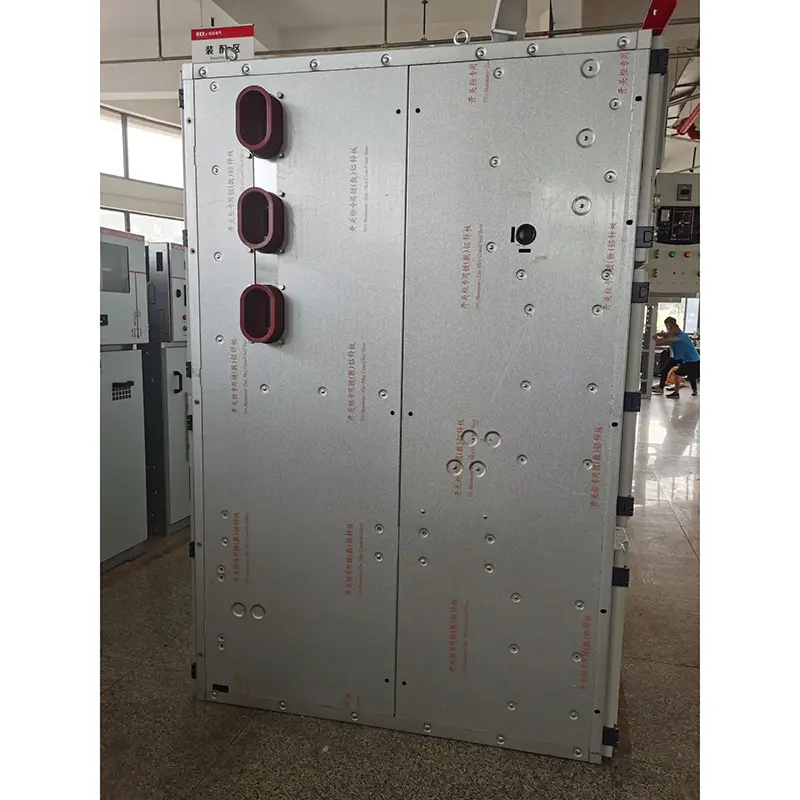

◆ Vỏ và phân vùng

Vỏ và phân vùng của thiết bị chuyển đổi dịch chuyển áo giáp được bắt vít bằng tấm thép cán lạnh sau khi được xử lý và uốn cong bởi các công cụ máy CNC. Do đó, thiết bị lắp ráp có thể đảm bảo tính đồng nhất của kích thước cấu trúc. Thiết bị chuyển đổi dịch chuyển áo giáp được chia thành phòng ngắt mạch, phòng xe buýt chính, phòng cáp và phòng dụng cụ chuyển tiếp, và mỗi bộ phận được phân tách bằng phân vùng kim loại nối đất.

◆ Handcart

Handcart có thể được chia thành tay cầm bộ ngắt mạch, tay cầm máy biến áp điện áp, tay cầm đo sáng, tay cầm cách ly, v.v ... Tất cả các loại tay cầm có cùng hình dạng và kích thước, và các tay cầm có cùng mục đích đều có thể thay thế. Handcart có vị trí kiểm tra/cô lập và vị trí làm việc trong thiết bị và mỗi vị trí được trang bị một thiết bị lồng vào nhau để đảm bảo rằng tay cầm không thể di chuyển tình cờ khi ở hai vị trí trên.

◆ Khoai bộ ngắt mạch

Một bản nhạc cụ thể được cài đặt trong ngăn bộ ngắt mạch để Handcart di chuyển. Khi bộ ngắt mạch di chuyển giữa vị trí kiểm tra và vị trí làm việc, van cách ly tự động mở hoặc đóng, đảm bảo rằng nhân viên không chạm vào thân máy. Handcart có thể được vận hành với cửa thiết bị đóng và vị trí của tay cầm trong thiết bị có thể được nhìn thấy thông qua cửa sổ quan sát, đồng thời, bất kỳ dấu hiệu chức năng nào trên tay cầm có thể được nhìn thấy.

◆ Khoang xe buýt

Xe buýt chính dẫn từ một thiết bị chuyển đổi bộ giáp này sang thiết bị chuyển đổi khác và được cố định bởi các xe buýt nhỏ của nhánh và hộp tiếp xúc tĩnh, và được cố định bằng tay áo xe buýt khi băng qua các tấm bên của các thiết bị liền kề. Tất cả xe buýt áp dụng cách nhiệt tổng hợp.

◆ Khoang cáp

PT, công tắc nối đất, arrester sét và nhiều dây cáp có thể được lắp đặt trong phòng cáp.

◆ Phòng chuyển tiếp

Bảng trong nhà và bảng rơle có thể được trang bị các thành phần thứ cấp như các thành phần điều khiển và bảo vệ, dụng cụ đo sáng và hiển thị và các chỉ số giám sát trực tiếp.

◆ Thiết bị lồng vào nhau

Thiết bị chuyển đổi dịch chuyển áo giáp có thiết bị lồng vào nhau đáng tin cậy, đảm bảo an toàn cho sự an toàn của các nhà khai thác và thiết bị;

Khi công tắc nối đất ở vị trí TẮT, Handcart chỉ có thể chuyển từ vị trí kiểm tra/cách ly sang vị trí làm việc; Và cửa sau không thể được mở, do đó ngăn chặn sự xâm nhập nhầm vào khoảng thời gian được điện khí hóa. Khi tay cầm được rút hoàn toàn ra khỏi thiết bị, hoặc khi tay cầm ở vị trí kiểm tra/cách ly trong thiết bị và công tắc nối đất được khóa liên hệ và mở khóa, công tắc tiếp đất có thể được đóng lại. Khi tay cầm ở vị trí làm việc, công tắc nối đất không thể được đóng. Nó ngăn công tắc nối đất được bật do nhầm lẫn và ngăn chặn tay cầm di chuyển đến vị trí làm việc khi công tắc nối đất ở vị trí đóng. Chỉ khi tay cầm bộ ngắt mạch ở vị trí kiểm tra/cách ly hoặc vị trí làm việc, bộ ngắt mạch mới có thể được vận hành; Hơn nữa, sau khi bộ ngắt mạch được đóng, tay cầm không thể di chuyển, điều này ngăn tải tải trực tiếp đẩy và kéo bộ ngắt mạch do nhầm lẫn. Điện xen kẽ có thể được lắp đặt giữa các thiết bị.

◆ Thiết bị nối đất

Trong phòng cáp, có một thanh xe buýt nối đất 6 × 50mm2, có thể đi qua các thiết bị liền kề và tiếp xúc tốt với các thiết bị.

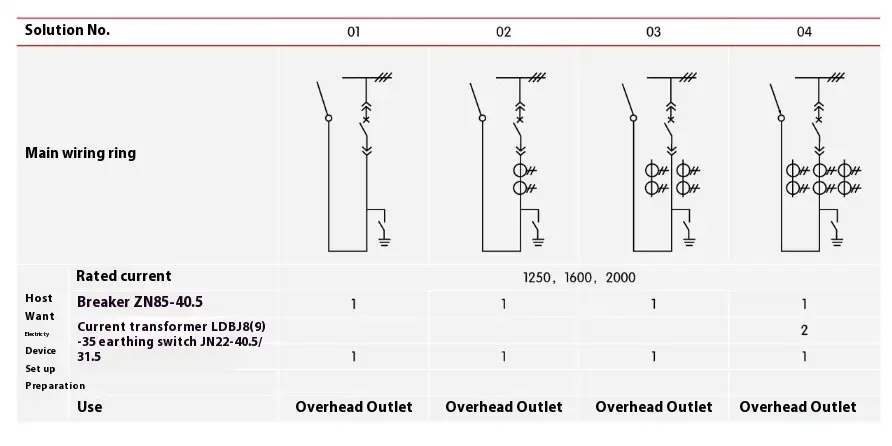

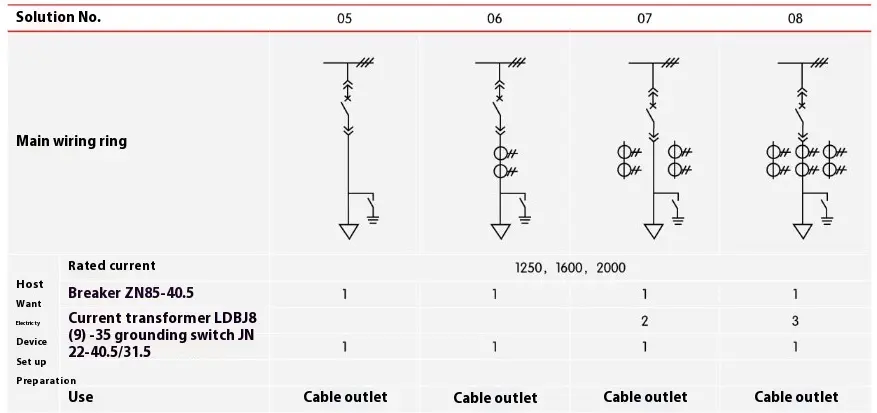

● Sơ đồ hệ thống dây điện chính

Có 27 sơ đồ hệ thống dây điện chính thường được sử dụng cho thiết bị chuyển đổi bộ giáp, có thể đáp ứng nhu cầu của các dòng đến và đi cáp của người dùng, các đường đến và đi trên cao, giao tiếp và đo lường, bảo vệ, v.v.

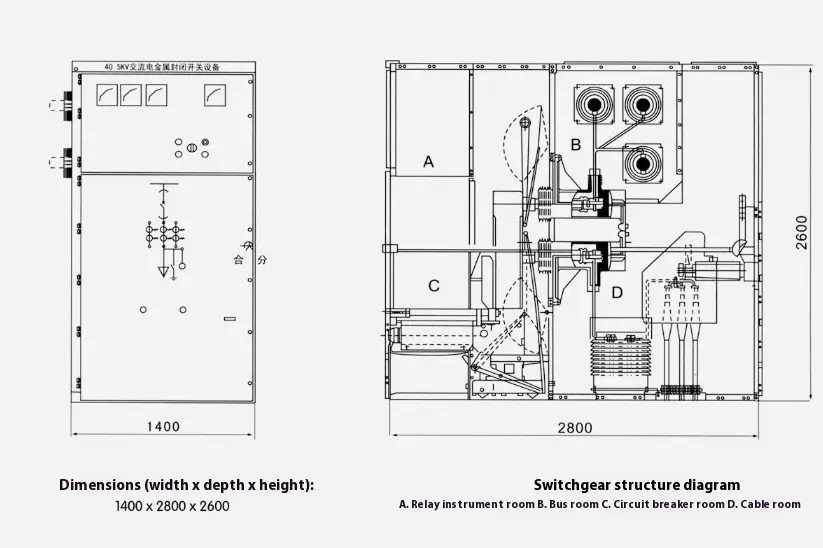

● Kích thước cấu trúc và sơ đồ của thiết bị chuyển đổi bộ giáp
