Loại hộp cố định kim loại đóng đóng đóng khóa
Kexun là nhà sản xuất thiết bị chuyển đổi và truyền tải năng lượng nổi tiếng ở Trung Quốc, và loại thiết bị đóng kín kim loại cố định loại XGN2-12 của nó được sử dụng như một bộ thiết bị điện áp cao hoàn chỉnh để nhận và phân phối năng lượng điện trong xe buýt đơn 3-10kV và xe buýt đơn với hệ thống bỏ qua. Tất cả các chỉ số của sản phẩm đều đáp ứng các yêu cầu của công tắc kín kim loại GB 3906 "3-35KV", tiêu chuẩn kỹ thuật của IEC298 và "năm phòng chống".

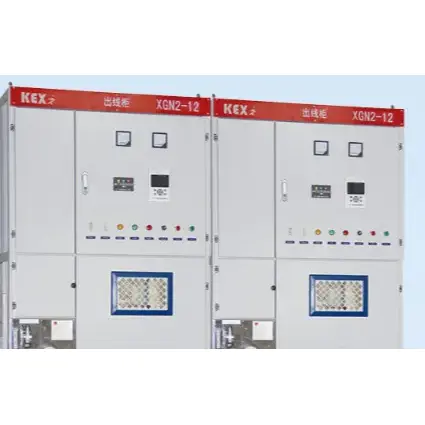

Mô hình: XGN2-12
Thương hiệu Kexr Kexr
Mô hình: XGN2-12
Thương hiệu Kexr Kexr
● Sử dụng điều kiện
I
-25 ~ 40 (trong nhà)
▶ Độ cao: Dưới 1000m
▶ Độ ẩm tương đối trung bình hàng ngày không quá 95%và độ ẩm tương đối trung bình hàng tháng không quá 90%
▶ Động đất không được vượt quá cường độ 8
▶ Loại hộp kim loại cố định Loại hộp XGN2-12 phải được lắp đặt ở nơi không có lửa, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động dữ dội.
● Tham số kỹ thuật
|
Con số |
Mục |
Đơn vị |
Dữ liệu |
|
1 |
Điện áp định mức |
KV |
3,6,10 |
|
2 |
Điện áp hoạt động tối đa |
KV |
3,5,8,9,11.5 |
|
3 |
Xếp hạng hiện tại |
A |
5 ~ 3000 |
|
4 |
Xếp hạng phá vỡ hiện tại |
Các |
16,20,31,5,40 |
|
5 |
Dòng điện đóng ngắn mạch được xếp hạng |
Các |
40,50,80,100 |
|
6 |
Dòng điện ổn định động mạch ngắn được xếp hạng |
Các |
40,50,80,100 |
|
7 |
Dòng điện ổn định nhiệt định mức |
Các |
16,20,31,5,40 |
|
8 |
Xếp hạng nhiệt thời gian ổn định |
S |
4 |
|
9 |
Bằng IP |
|
IP2X |
|
10 |
Hệ thống xe buýt |
|
Xe buýt đơn hoặc với bỏ qua |
|
11 |
Phương pháp vận hành |
|
Loại lưu trữ năng lượng điện từ hoặc lò xo |
|
12 |
Kích thước （chiều rộng*Độ sâu*chiều cao） |
mm |
1100*1200*2650 (dưới 1000A) |
|
13 |
Cân nặng |
Kg |
1000 |
◆ Thiết bị chống lỗi
Chức năng của "năm phòng ngừa" là để ngăn bộ ngắt mạch bị chia và đóng do nhầm lẫn; Ngăn chặn sự sai lệch và không tải trên công tắc cách ly; Ngăn chặn công tắc nối đất đóng cửa khi nó được sạc; Ngăn chặn công tắc nối đất được bật khi đóng cửa; Ngăn chặn vào khoảng thời gian tích điện do nhầm lẫn.
XGN2-12 Loại hộp kim loại cố định đóng thiết bị đóng cắt áp dụng chế độ khóa cơ học bắt buộc và thiết bị khóa bao gồm các thành phần chính như hỗ trợ, đĩa, bảng, tấm khóa, tay cầm, que kết nối, v.v.
▶ Công tắc điều khiển (công tắc kW) với flop màu đỏ và màu xanh lá cây được sử dụng trong sơ đồ ngắt mạch để ngăn bộ ngắt mạch bị chia và đóng do nhầm lẫn
▶ Chỉ sau khi bộ ngắt mạch thực sự bị hỏng, tay cầm nhỏ mới có thể được rút ra khỏi vị trí "làm việc" và chuyển sang vị trí "phá vỡ và khóa"; Mở và đóng công tắc cách ly; Ngăn chặn công tắc ngắt kết nối 7 tải mở và đóng. Khả năng đảo ngược của khóa và chống khóa có các chức năng chống phân phối gấp đôi, nghĩa là khi tay cầm nhỏ ở vị trí "phá khóa", chỉ có thể bật và tắt các bộ ngắt của mạch, nhưng bộ ngắt mạch không thể bật và tắt
▶ Khi bộ ngắt mạch và các ngắt kết nối trên và dưới ở trạng thái đóng, và tay cầm nhỏ ở vị trí "làm việc", không thể mở các cửa tủ trước và sau
▶ Khi không mở được bộ ngắt trên và dưới, công tắc nối đất không thể được đóng và tay cầm nhỏ không thể được chuyển từ vị trí "phá vỡ và khóa" sang vị trí "bảo trì", có thể ngăn dây nối đất được treo bằng điện
▶ Nếu công tắc nối đất không được mở, các ngắt kết nối trên và dưới không thể được đóng, điều này có thể ngăn dây nối đất đóng các ngắt kết nối trên và dưới.

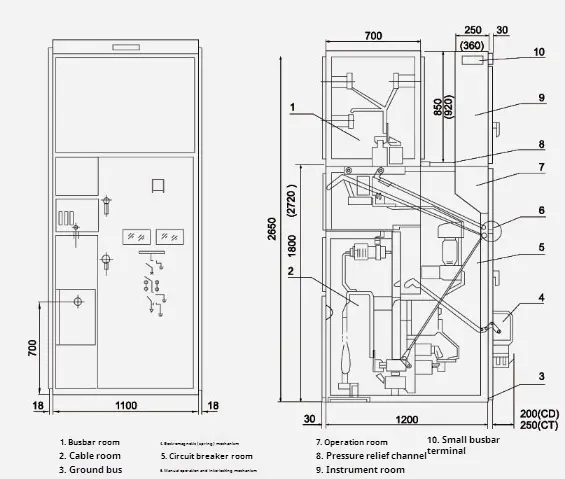

● XGN □ -12/07D Bản vẽ phác thảo

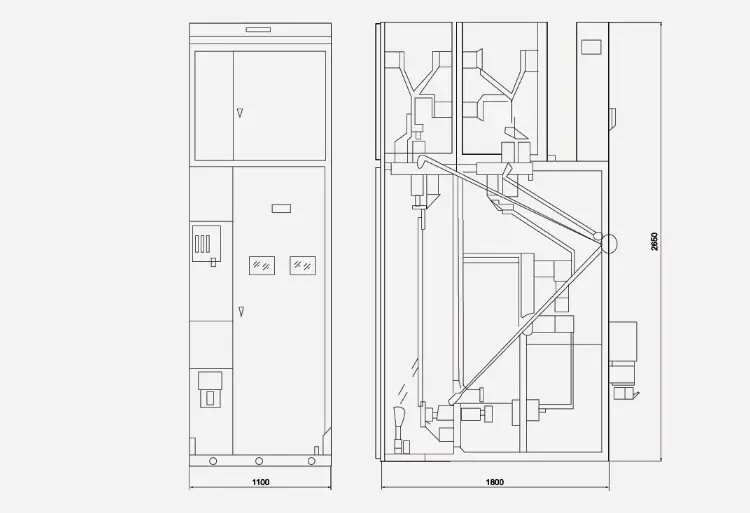

● XGN □ -12 (ổ cắm của cáp qua) bản vẽ phác thảo

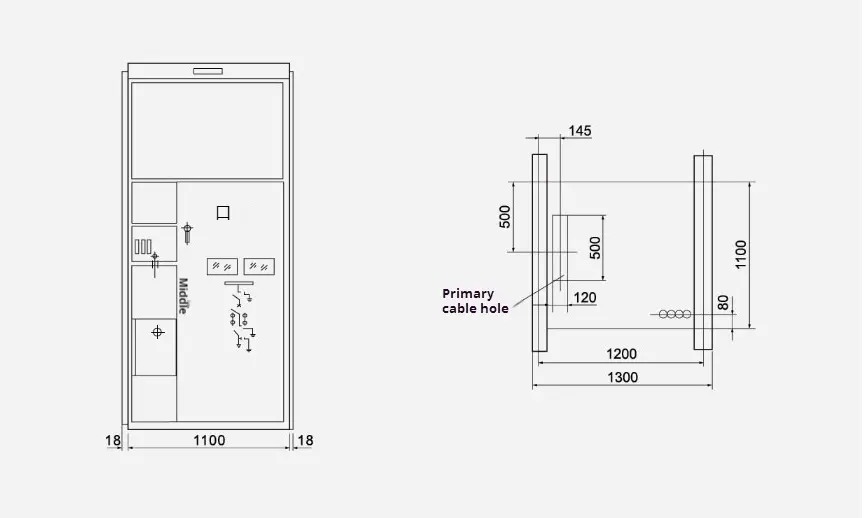

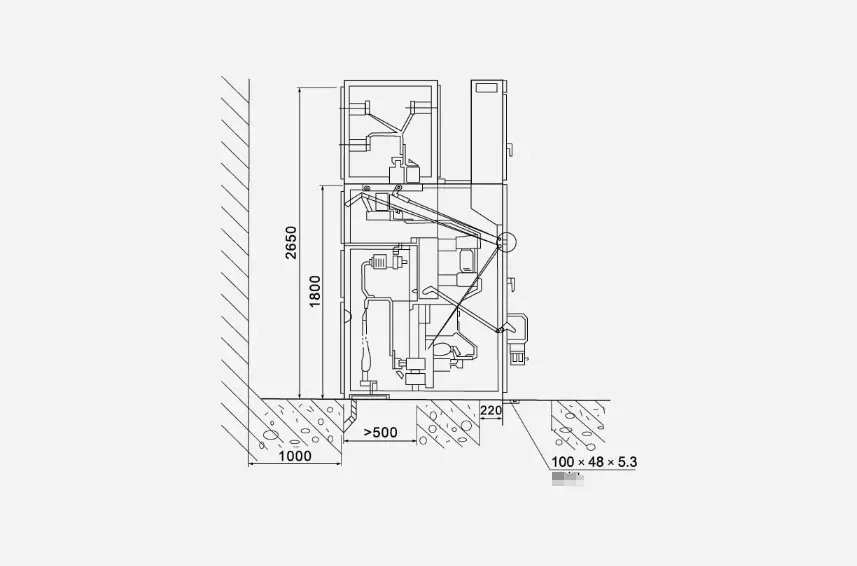

● Bản vẽ cài đặt kích thước tổng thể
