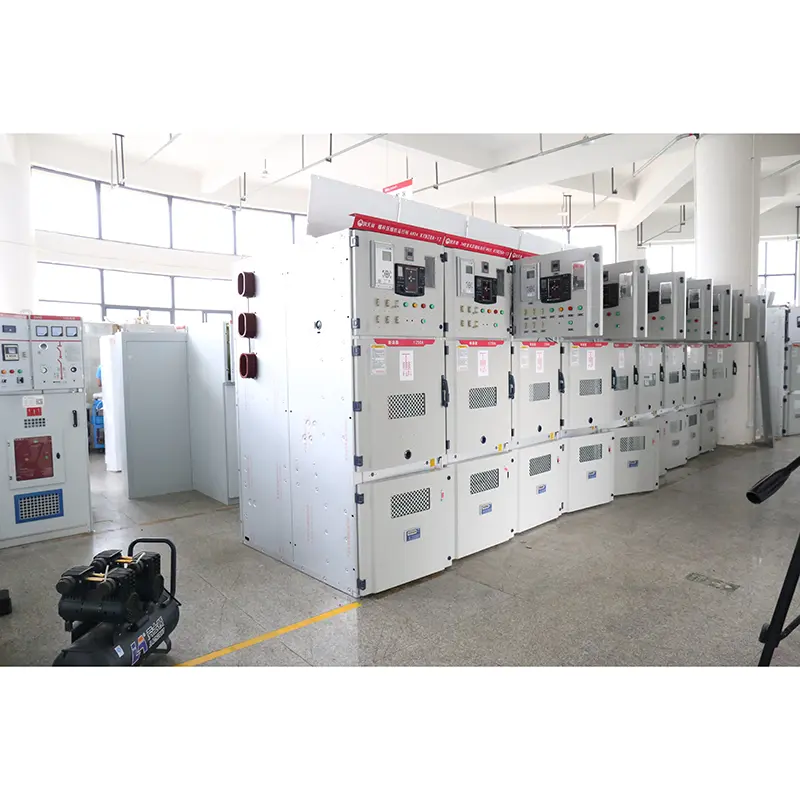

HV thiết bị đóng cắt

● Sử dụng điều kiện

▶ Nhiệt độ không khí: -10 ~ 40;

▶ Độ cao: Dưới 1000m

▶ Độ ẩm: Độ ẩm tương đối: Trung bình hàng ngày dưới 95%và trung bình hàng tháng không quá 90%

▶ Áp suất hơi nước: Giá trị trung bình hàng ngày không quá 2,2kpa và giá trị trung bình hàng tháng không quá 1,8kPa; Khi nhiệt độ giảm đột ngột, sự ngưng tụ có thể xảy ra, kèm theo ô nhiễm. Sản phẩm này phù hợp với hai điều kiện môi trường sau đây nghiêm trọng hơn điều kiện bình thường:

(1) Sự ngưng tụ không thường xuyên (trung bình không quá hai lần một tháng) và nó bị ô nhiễm một chút;

(2). Nói chung, không có sự ngưng tụ (trung bình không quá hai lần một năm), điều này bị ô nhiễm nghiêm trọng

▶ HV Scitchgear phù hợp cho những nơi khắc nghiệt mà không có nguy cơ cháy và vụ nổ, và ô nhiễm nghiêm trọng là đủ để ăn mòn kim loại và phá hủy vật liệu cách nhiệt

▶ Thiết bị đóng cắt KYN28-12 loại HV phù hợp cho những nơi không có rung động dữ dội, va chạm và độ nghiêng dọc không vượt quá 80.

Ghi chú:

(1) Thiết bị đóng cắt HV cho phép lưu trữ và vận chuyển ở -30

. Khi độ cao không vượt quá 2000m, không có biện pháp nào được thực hiện cho thiết bị phụ trợ điện áp thấp;

(3) Khi các điều kiện sử dụng thực tế khác với những điều trên, nó sẽ được thương lượng bởi cả người dùng và nhà sản xuất.

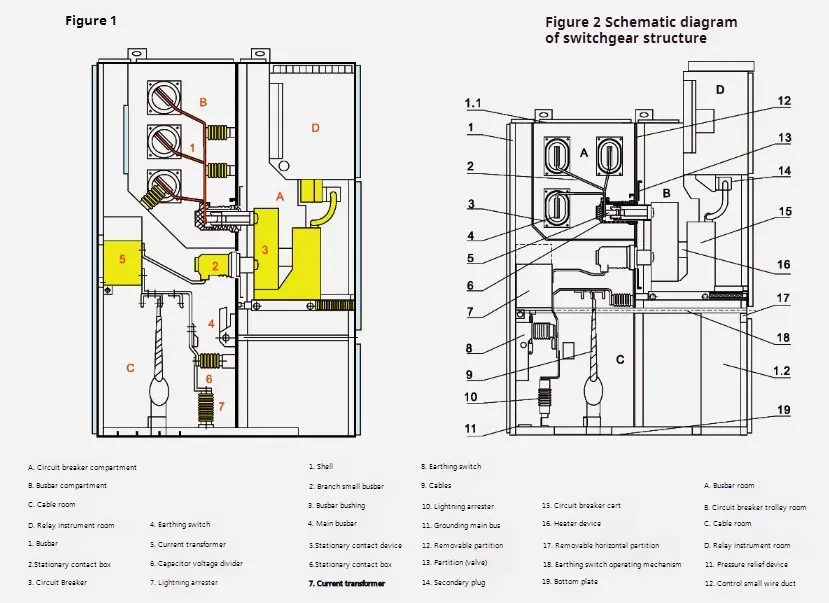

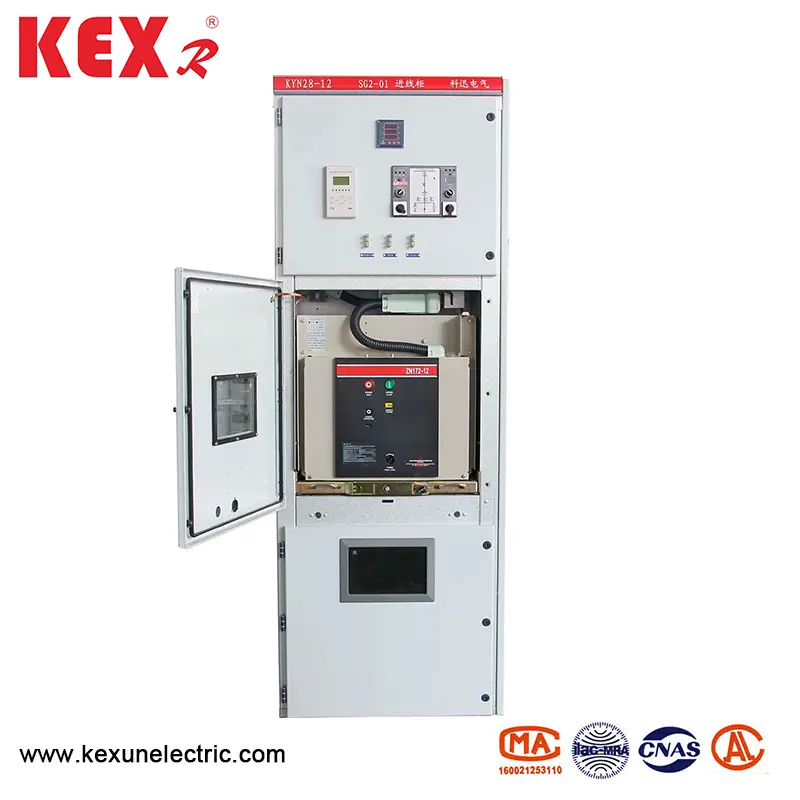

◆ Thiết bị đóng cắt HV bao gồm hai phần: thân tủ cố định và một phần có thể rút được (ngắn tay cầm) (xem hình cho sơ đồ của cấu trúc thiết bị đóng cắt HV). Vỏ của thân tủ của thiết bị chuyển đổi và các tấm vỏ của từng đơn vị chức năng được bắt vít bởi các tấm thép phủ nhôm-kinc. Mức độ bảo vệ của ShellGear Shell đạt IP4X và mức độ bảo vệ của mỗi bảng phân vùng ngăn và cửa ngắt mạch là P2X khi mở. Thiết bị đóng cắt HV loại KYN28-12 có thể được trang bị VS1, Handcart bộ ngắt mạch chân không Zn 12V và tay cầm bộ ngắt mạch chân không VD4 và bộ tiếp xúc chân không VC do Công ty ABB sản xuất. Các thiết bị đóng cắt có thể được cài đặt trong tủ đôi, nghĩa là sắp xếp ngược lại. Việc cài đặt và gỡ lỗi của tủ chuyển đổi có thể được thực hiện ở phía trước, vì vậy tủ công tắc có thể được lắp đặt trên tường. Ưu điểm lớn nhất của việc lắp đặt trên tường là tiết kiệm không gian sàn. Ngoài ra, thiết bị đóng cắt HV có thể được cài đặt mà không cần tường, nghĩa là loại bảo trì hai mặt. Bố cục cấu trúc bên trong của hai là không nhất quán, và lợi thế của nó là bảo trì thuận tiện.

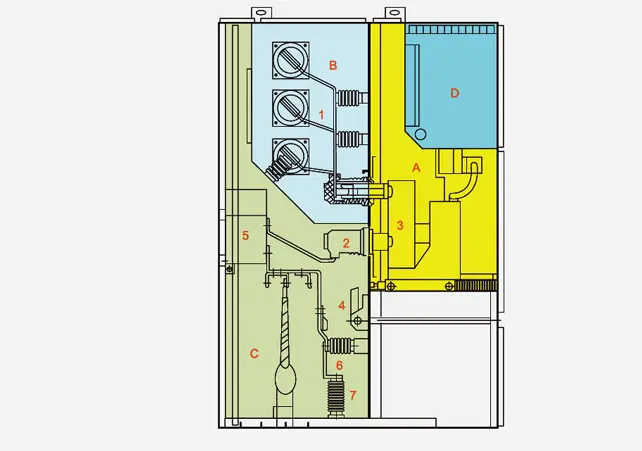

◆ Cấu trúc thiết bị đóng cắt HV

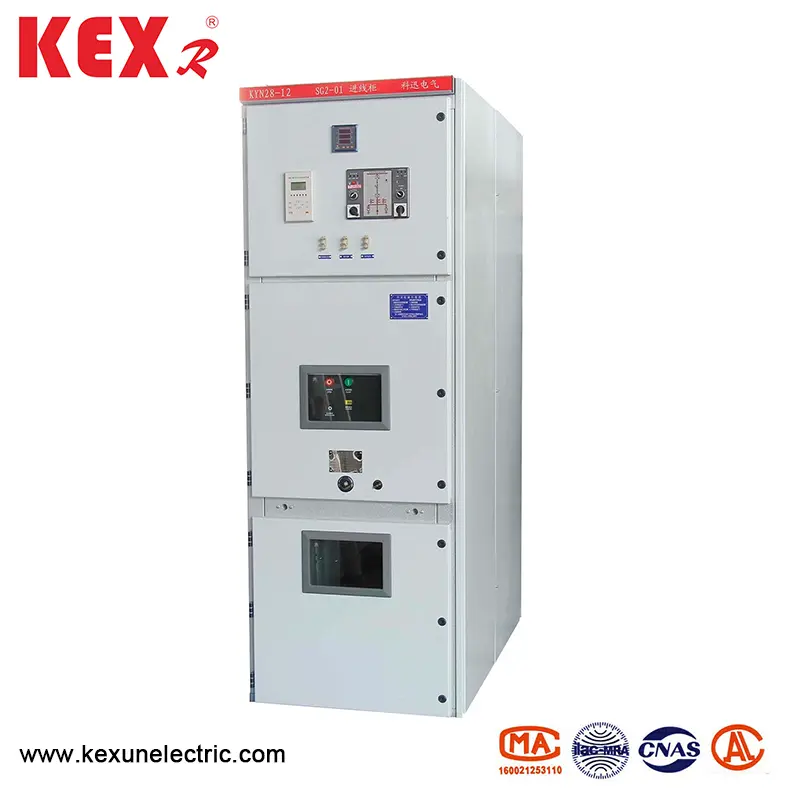

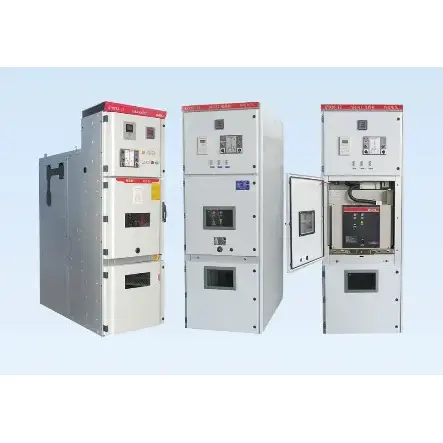

◆ Tổng quan về thiết bị đóng cắt KYN28-12 loại HV

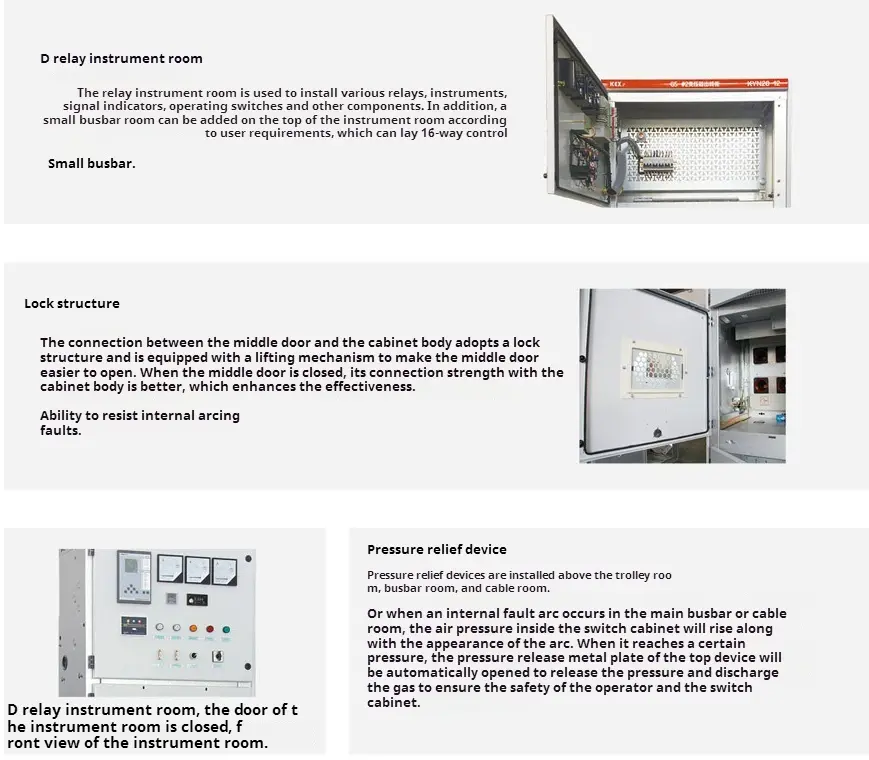

Vỏ tủ và phân vùng của thiết bị đóng cắt HV được làm bằng các tấm thép phủ nhôm-kinc hoặc các tấm thép được bắt vít sau khi được xử lý và uốn cong bởi các công cụ máy CNC, và tủ công tắc lắp ráp có thể duy trì độ đồng đều về kích thước. Tấm thép phủ nhôm-kinc có tác dụng chống ăn mòn và chống oxy hóa mạnh và cường độ cơ học cao hơn so với cùng một tấm thép. Nội thất của thiết bị đóng cắt HV được chia thành 1. Phòng Handcart 2. Phòng xe buýt 3. Phòng cáp 4. Phòng dụng cụ chuyển tiếp, và vỏ của mỗi đơn vị có nền tảng độc lập. Các cánh cửa của thiết bị đóng cắt đều được phun bằng nhựa tĩnh điện để làm cho bề mặt của chúng có lợi thế của khả năng chống va đập, khả năng chống ăn mòn và ngoại hình đẹp (có thể tùy chỉnh màu của người dùng).

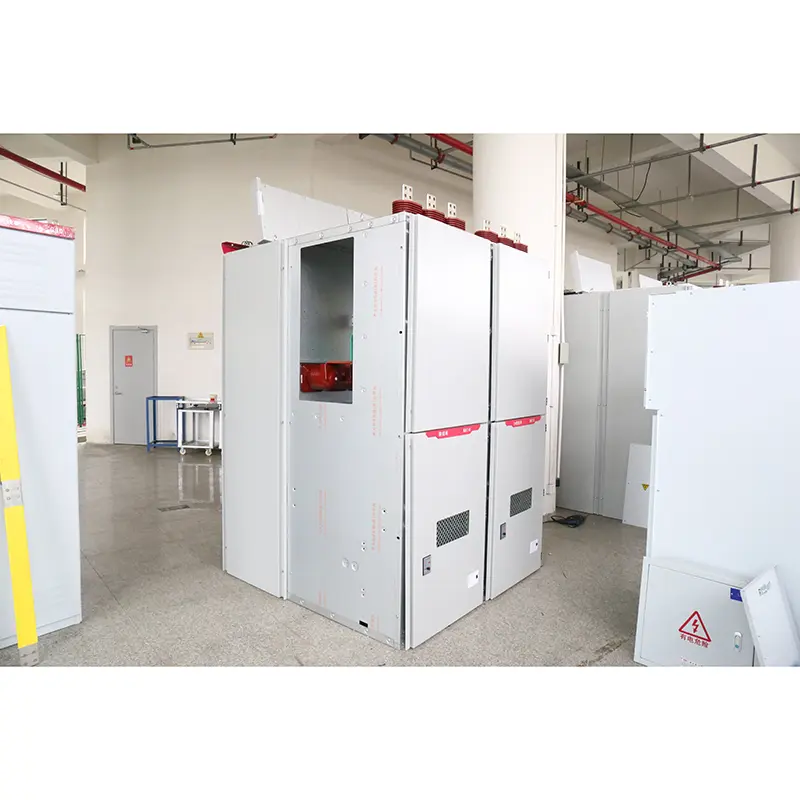

◆ Vỏ và phân vùng

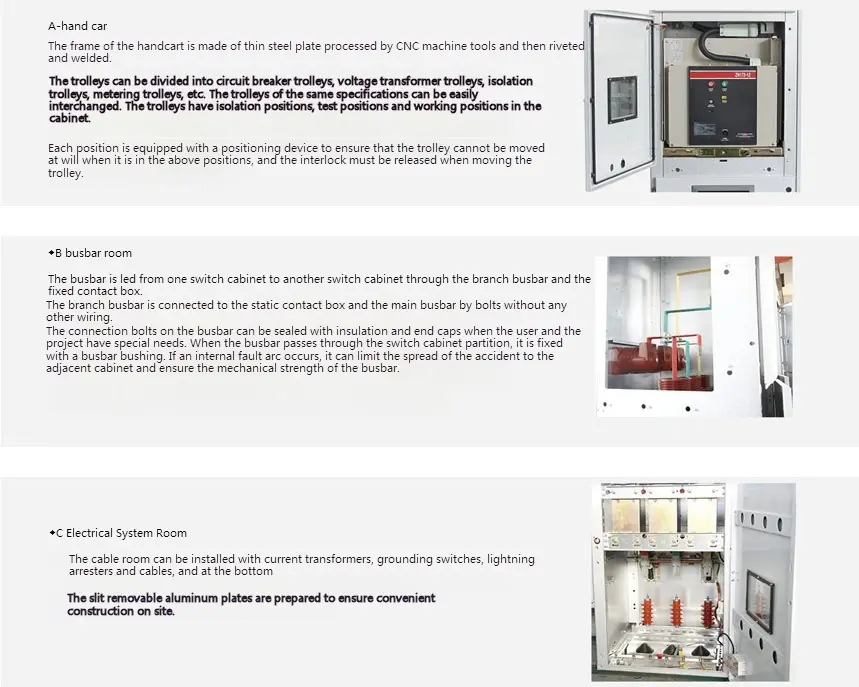

Vỏ và phân vùng của thiết bị đóng cắt HV loại KYN28-12 được làm bằng các tấm thép kẽm bằng nhôm được phủ chất lượng cao được bắt vít sau khi bị uốn cong bởi các công cụ máy CNC, do đó, thiết bị đóng cắt HV được lắp ráp có thể duy trì độ đồng nhất về kích thước. Nó có khả năng chống ăn mòn và kháng oxy hóa mạnh, và có cường độ cơ học cao hơn cùng một tấm thép. HV Switchgear được chia thành phòng handcart (ngăn ngắt mạch), phòng xe buýt, phòng cáp và phòng dụng cụ chuyển tiếp (phòng điện áp thấp) theo phân vùng. Vỏ của mỗi đơn vị được nối đất độc lập.

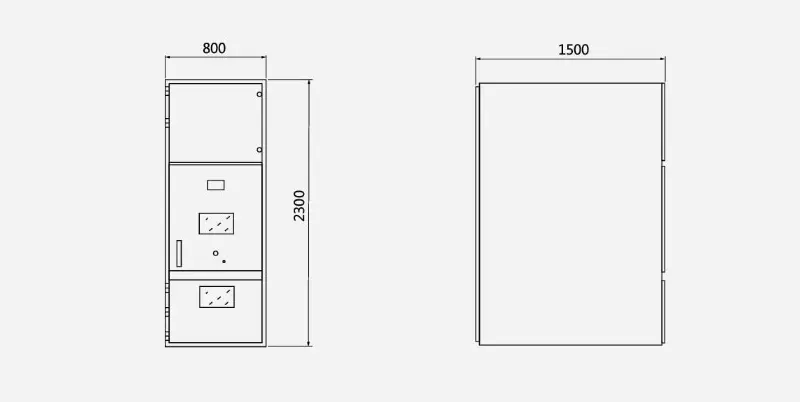

◆ Kích thước phác thảo của HV Switchgear là như Belows ：
